Il y a quelques jours, je donnais quelques explications concernant le Grand Toit d'Osaka '70, voici un complément, notamment en ce qui concerne sa réalisation.
Mise en place du Grand Toit :
L'armature du toit fut construite sur le sol, puis mise en place au moyens de vérins pneumatiques loués à De Long Co., une compagnie américaine. La fixation de deux vérins pneumatiques, installés verticalement, à chacun des six piliers, d'un diamètre extérieur de 1.803 millimètres, permit d'augmenter la puissance élévatrice. Une tuyauterie spéciale fut installée de manière à ce que les six paires de vérins synchronisés, maintiennent le toit à l'horizontale. Des amortisseurs furent placés entre la charpente et les vérins de manière à répartir la tension entre tous les cadres au cours de l'élévation.
Le Grand Toit fut élevé petit à petit jusqu'à une hauteur approximative de 30 mètres. Le travail débuta le 14 juin 1969. L'armature fut tout d'abord posée sur une base temporaire au moyen de deux paires de vérins pneumatiques placés des côtés est et ouest. Le travail d'élévation proprement dit commença le 23 juin. Il devait durer 48 jours. De nombreux architectes, ingénieurs et officiels de l'Expo vinrent chaque jour assister au spectacle de cette opération, sans précédent au Japon.
Le Grand Toit s'élevait en moyenne de 80.1 millimètres à chaque coup des vérins, coup qui demandait en moyenne 12.24 minutes. L'élévation du toit à la hauteur de 30 mètres nécessita 354 coups de vérins pour 14 jours et un temps total de fonctionnement de 73 heures. L'élévation totale enregistrée fut de 28.355,4 millimètres.
Le Grand Toit, de même que les esplanades de la Place des Fêtes utilisées pour l'exposition et pour l'administration, la Tour du Soleil et la section en ciel et terre du Pavillon du Thème, qui comprenait une ville moderne, étaient destinés à inspirer les urbanistes et les architectes.
De nombreux problèmes techniques durent être résolus avant que ce termine l'élévation. Cependant, les ingénieurs, hautement compétents, se montrèrent à la hauteur de la tâche, qui put ainsi être accomplie.
La construction des installations de la Place des Fêtes nécessita 25.000 mètres cubes de béton, 1.280 tonnes de barres d'acier et 4.990 tonnes de cadres d'acier.
Passons maintenant à la suite de la réalisation 3d... toujours la modélisation...

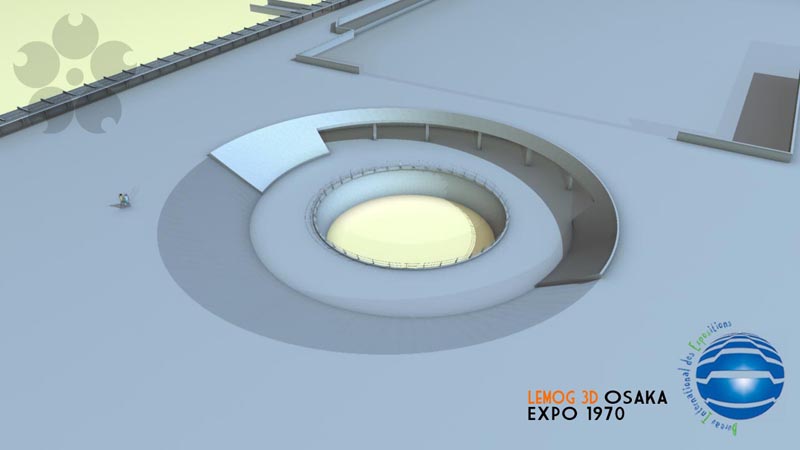

Emplacement de la base de la Tour du Soleil, en contrebas de la Zone du Symbole.

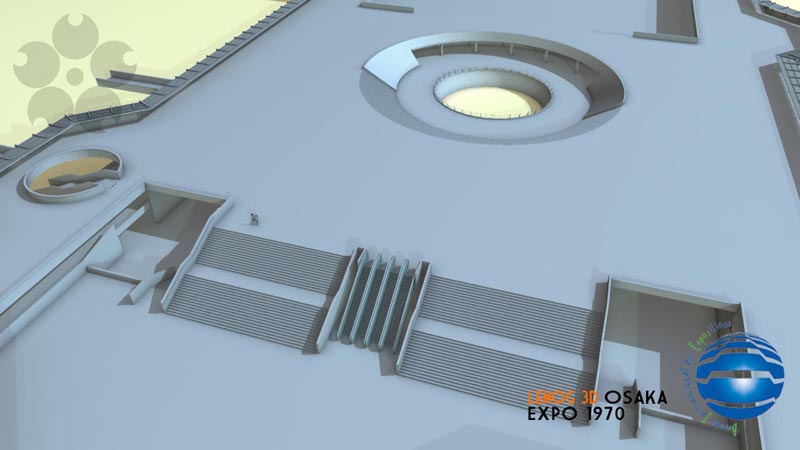

Le Grand Escalier et les escalateurs menant de l'entrée principale à la Zone.

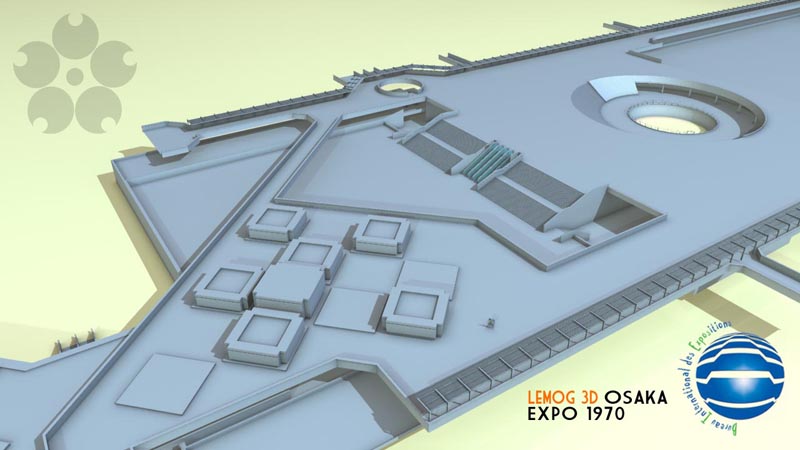

Entrée principale avec accès à la gare de l'Expo Express, et accès à la gare du monorail.

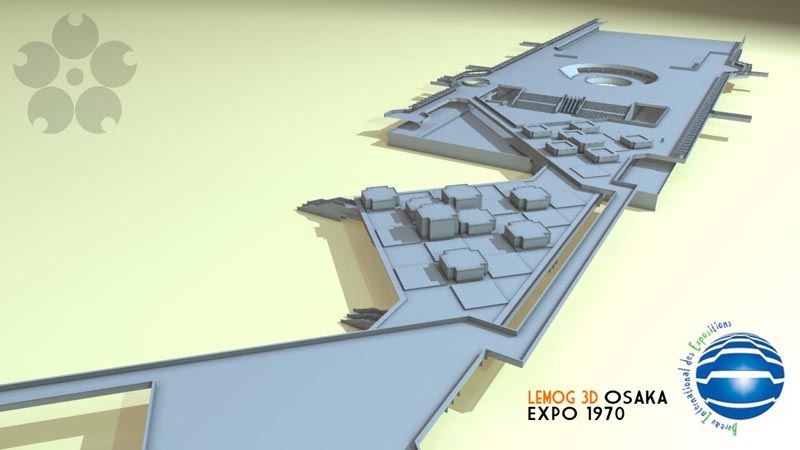

Vue totale de la Zone du Symbole : Gare, Entrée Principale, Zone du Symbole, Place des Fêtes.

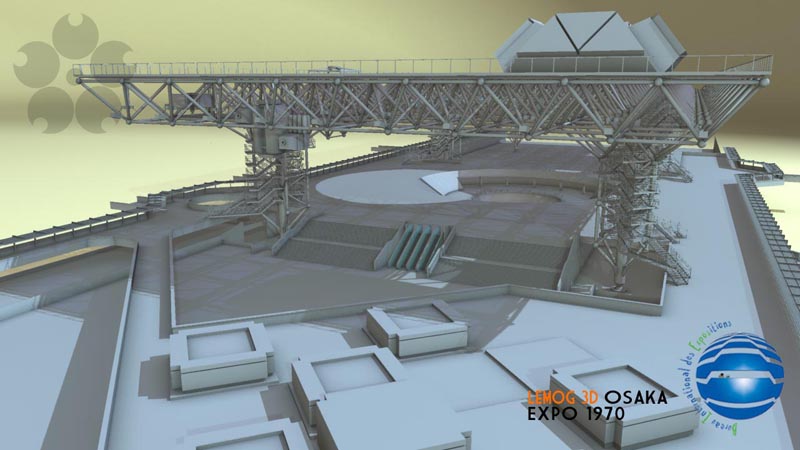

Plateformes de la Zone du Symbole, avec le Grand Toit.
Prochaine étape, la Place des Fêtes, avec ses accès, ces gradins, ses accessoires pour les spectacles.
A noter, les galeries couvertes de chaque côté de la Zone du Symbole.
